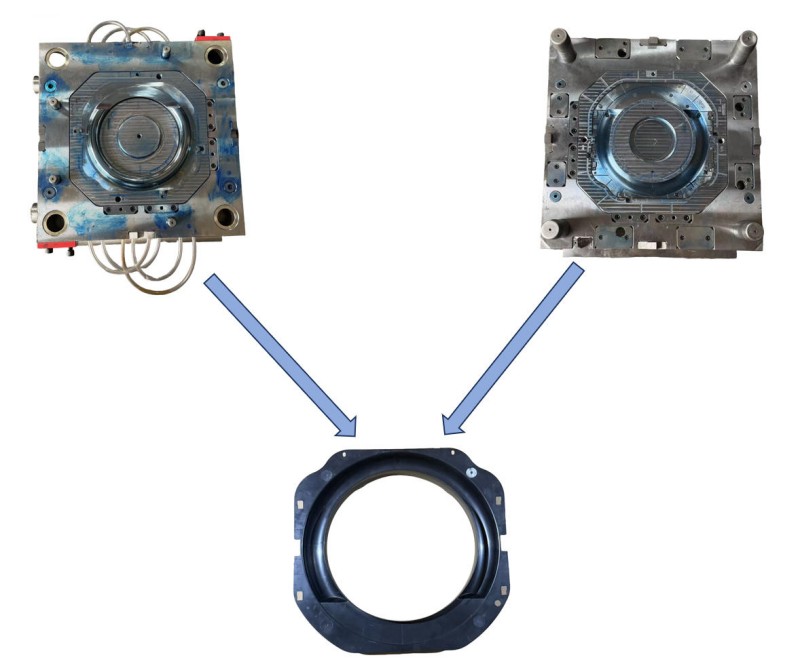

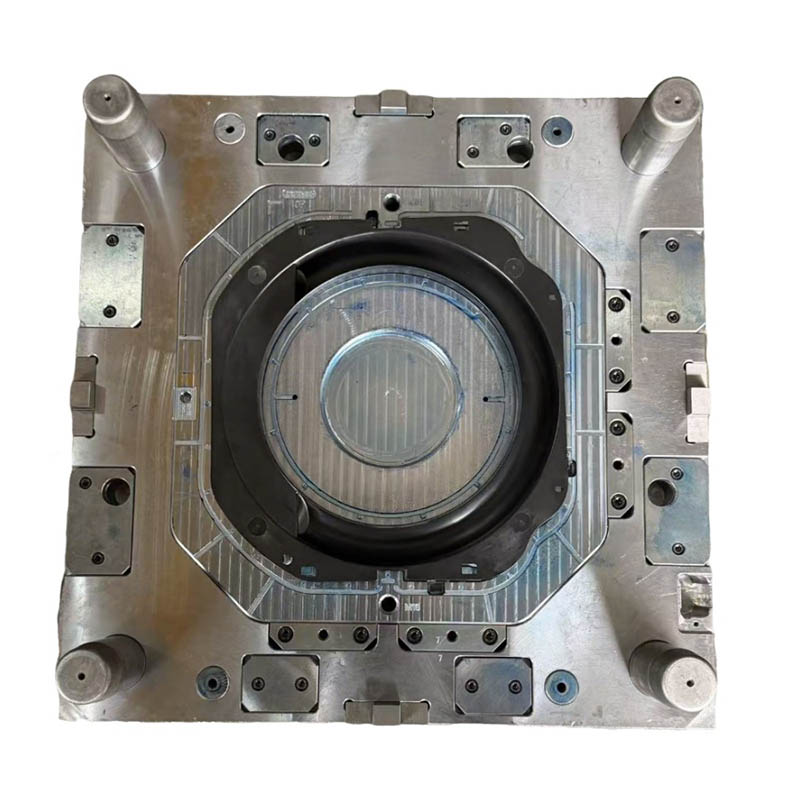

Пресс-форма для литья дверных колец большой стиральной машины

Пресс-форма для литья под большим дверным кольцом стиральной машины служит важным связующим звеном между шкафом и стеклянной дверью, напрямую влияя на предотвращение утечек устройства, снижение шума и эстетическую привлекательность. Он требует точного формирования уплотнительной кромки, безупречной обработки поверхности и безошибочной сборки с корпусами различных типов, несмотря на сложную геометрию.

Опираясь на многолетний практический опыт работы с крупными брендами бытовой техники, такими как Samsung, Haier и Hisense, мы глубоко понимаем основные требования к массовому производству дверных прокладок. Мы поставляем не просто формы, а зрелую систему, отточенную для «стабильного массового производства» и «контроля затрат». На начальном этапе проектирования мы используем такие инструменты, как анализ текучести пресс-формы, чтобы оптимизировать баланс заполнения и равномерность охлаждения, принципиально предотвращая коробление и косметические дефекты, чтобы гарантировать, что формы выдержат долгосрочные производственные задачи.

Основные технические характеристики: Разработан для стабильного массового производства.

Сбалансированная система охлаждения, обеспечивающая постоянное уплотнение кромки
Проблема: Неравномерное поперечное сечение запорного кольца приводит к быстрому охлаждению в тонкостенных участках уплотнительной кромки по сравнению с более медленным охлаждением в толстостенных участках. Этот дисбаланс приводит к деформации продукта, колебаниям размеров уплотнительной кромки и снижению долгосрочной надежности уплотнения.

Решение: реализована конструкция зонального дифференциального охлаждения. Ключевые функциональные зоны, такие как уплотнительные кромки и монтажные пазы, оснащены независимыми высокоэффективными контурами охлаждения. Это обеспечивает общее тепловое равновесие, эффективно контролируя усадку и деформацию, гарантируя стабильность размеров уплотнительных компонентов в каждой отлитой детали.

Комплексное вентиляционное решение для устранения поверхностных дефектов
Проблема: Сложная геометрия запорного кольца с большой выступающей площадью, склонная к скоплению воздуха за ребрами или на изогнутых поверхностях, вызывающее видимые дефекты, такие как подгорание, блеск или короткие проколы, которые приводят к браку.
Решение: внедрить комбинированную вентиляционную сеть, состоящую из «вентиляционных отверстий на линии разъема + вставных вентиляционных отверстий + вентиляционных отверстий выталкивающего штифта». На основе анализа текучести пресс-формы на всех концах расплава расположена точная вентиляция, обеспечивающая плавную эвакуацию воздуха из полостей. Это принципиально устраняет дефекты внешнего вида, вызванные захваченным воздухом, и повышает выход продукта при первом проходе.

Механизм выброса для бережного извлечения дверного кольца из формы без повреждений

Проблема: в дверных кольцах часто используются мягкие резиновые материалы, такие как ТПЭ, и они имеют множество подрезов, что делает их склонными к деформации, царапинам или разрывам во время выброса.
Решение: Внедрено основное решение, сочетающее в себе «газовый выброс + эжекторные блоки большой площади». Во время открытия формы сначала подается сжатый воздух для устранения вакуумной адгезии, а затем стабильная и сбалансированная сила выталкивания, обеспечиваемая эжекторными блоками большой площади. Для сложных подрезов использовались проверенные решения, такие как наклонные выталкиватели или внутренние съемники, обеспечивающие плавное и без повреждений удаление детали.

Процесс обработки полостей пресс-формы для обеспечения устойчивого глянцевого/матового покрытия поверхности

Задача: Дверное кольцо в качестве внешнего компонента требует равномерно гладкой поверхности (глянцевой или матовой), которая выдерживает износ в течение сотен тысяч циклов формования, предотвращая появление царапин или следов от перетаскивания, ухудшающих блеск.
Решение: Полости изготовлены из полированной стали премиум-класса, оптимизированной для крупносерийного производства. Качество поверхности, указанное заказчиком, достигается с помощью специализированных процессов полировки или травления. Подвижные компоненты, такие как направляющие и наклонные выталкиватели, подвергаются высокопрочной обработке и точной подгонке, чтобы предотвратить образование задиров во время длительной эксплуатации и сохранить стабильный внешний вид.

Наши возможности и процесс обслуживания

Мы предоставляем комплексные услуги от проектирования до поставки серийного производства:

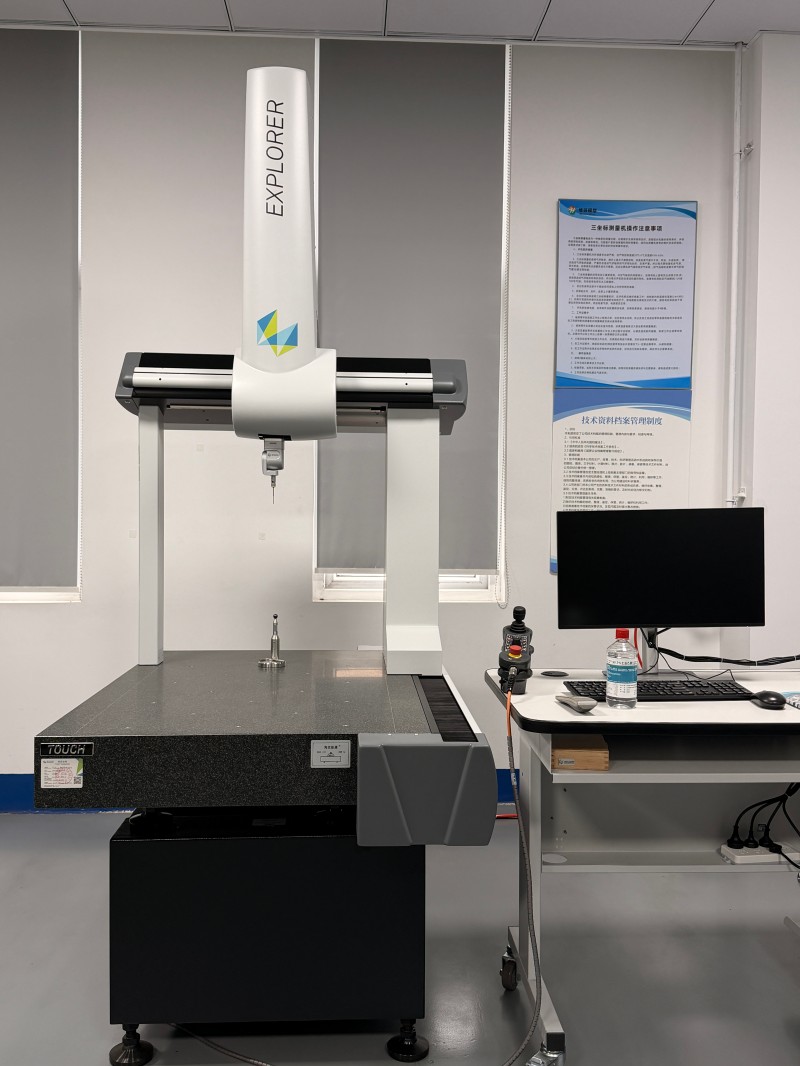

Гарантия качества: перед отправкой важные размеры проходят проверку на КИМ и постоянные стабильные производственные испытания, чтобы гарантировать надежность массового производства.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Каков типичный цикл разработки форм для дверных коробок, подобных тем, которые используются Haier или Samsung?
A1: Исходя из накопленного опыта реализации проекта, стандартный цикл изготовления формы дверной коробки, предназначенной для крупносерийного производства, — от проектирования до образца Т1 — составляет примерно 8–11 недель. Конкретные сроки зависят от количества полостей, сложности конструкции и требований к качеству поверхности.

В2: Каков срок службы и цикл обслуживания пресс-формы?
A2: Наши проектные цели предусматривают создание форм, способных стабильно производить более 300 000 циклов (для таких материалов, как ПП, ТПЭ). Благодаря оптимальному выбору стали, термической обработке и защитным конструкциям движущихся частей пресс-формы сохраняют точность в течение длительного времени при правильном обслуживании. Мы даем четкие рекомендации по техническому обслуживанию.

Вопрос 3. Как обеспечить совместимость сборки дверных колец и корпусов стиральных машин разных марок?
A3: Опыт имеет решающее значение. Мы разработали множество форм для дверных колец и знакомы с основными стандартами установки жилья. Во время разработки мы уделяем приоритетное внимание анализу и проверке всех точек установки, размеров защелкивания и допусков кромок уплотнения. Образец Т1 будет предоставлен для реальных испытаний сборки машины, чтобы подтвердить идеальное соответствие.

Вопрос 4. Как обрабатываются изменения конструкции, если они потребуются на более позднем этапе жизненного цикла продукта?
О5: Мы понимаем необходимость итераций продукта. Наш процесс изменений эффективен и прозрачен:
Вы предоставляете данные об изменениях → Мы оцениваем технические последствия и предлагаем решения по модификации с ценами → После подтверждения мы вносим изменения и проводим проверку повторного формования. Мы обладаем обширным опытом работы с типовыми модификациями конструкций.
