Любой, кто работает с оборудованием для активного отдыха, прецизионными инструментами или промышленными деталями, вероятно, совершил эту основную ошибку при покупке защитного чехла: вы тратите много времени, сравнивая степень защиты IP67, материалы корпуса и конструкции, а потом приходите и обнаруживаете, что ваше оборудование не подходит – или пенопластовая подкладка настолько рыхлая, что ваше снаряжение дребезжит на протяжении всей поездки и практически не обеспечивает никакой защиты.
Покупка защитного чехла никогда не является «достаточно близким» решением. Правильный размер и правильная толщина пенопласта имеют решающее значение для того, будет ли ваше оборудование действительно защищено.
Первая ошибка, которую допускает большинство людей, — это неправильное прочтение размеров.
В спецификациях защитных чехлов почти всегда указаны как внешние, так и внутренние размеры, и они служат совершенно разным целям:
· Внешние размеры: Габаритные размеры, включая толщину корпуса, замки и ручку. Используется для расчета места для штабелирования, посадки транспортного средства и объема упаковки. Не используйте это, чтобы судить, подойдет ли ваше оборудование.
· Внутренние размеры: длина, ширина и высота в свету внутри корпуса – фактическое полезное пространство для хранения. Обратите внимание, что это измерение пустого корпуса. Если вы добавляете подкладку из пенопласта, вам нужно вычесть толщину пенопласта из этого числа.
Вот типичный пример: у вас есть инструмент длиной 280 мм, и вы рассматриваете корпус с внутренней длиной 300 мм. Это выглядит как удобный зазор в 20 мм. Но если вы добавите по 10 мм пенопласта с каждой стороны, полезная длина упадет ровно до 280 мм — в лучшем случае плотно, и очень сложно вставлять и вынимать ваше оборудование. С более толстым поролоном он просто вообще не подойдет.
Итак, правильный способ определения размера кейса: сначала рассчитайте общий размер вашего оборудования плюс пенопласт, а затем выберите кейс с соответствующими внутренними размерами. Не работайте в обратном направлении от размера корпуса.
Не измеряйте только основной корпус вашего устройства. Каждая выступающая часть имеет значение. Это основная причина, по которой оборудование не подходит.
Для точного измерения выполните следующие четыре шага:
① Измерьте максимальную общую длину Д×Ш×В основного корпуса.
Измеряйте в самых широких, самых высоких и длинных точках, а не только на плоских поверхностях. Для устройств с ручками, радиаторами или выступающими корпусами всегда измеряйте от самой дальней точки.
② Добавьте все выступающие компоненты.
Антенны, ручки, разъемы, вилки, кабельные муфты, бленды, регулировочные диски… каждая маленькая выступающая деталь увеличивает общую площадь. В частности, для оптического и радиочастотного оборудования основной корпус может быть компактным, но порты и антенны могут добавить несколько сантиметров.
③ Предусмотрите место для аксессуаров и кабелей.
Очень немногие люди носят с собой только само устройство. Зарядные устройства, шнуры питания, кабели для передачи данных, запасные аккумуляторы, руководства, специальные инструменты — если они тоже есть в кейсе, спланируйте их размещение и укажите размеры. Мы настоятельно рекомендуем использовать отсек с отдельными отделениями для основного устройства и аксессуаров. Он защищает ваше оборудование и предотвращает попадание незакрепленных частей в основное устройство.
④ Оставьте небольшой зазор для снятия.
Не уменьшайте размер до последнего миллиметра. Даже при использовании специального пенопласта мы рекомендуем оставлять зазор 2–3 мм по длине для доступа пальцев. Если вы будете часто открывать и закрывать кейс, добавьте еще немного.
Пена — основа защиты, но чем толще, тем лучше. Слишком много пенопласта занимает много места, увеличивает вес и затрудняет демонтаж оборудования. Слишком мало, и вы не получите необходимой амортизации.
В зависимости от того, насколько хрупко ваше оборудование и как оно будет транспортироваться, используйте следующие рекомендации по толщине одностороннего пенопласта (расстоянию от оборудования до внутренней стенки кейса):
① Общие инструменты и прочное оборудование: 8–10 мм с каждой стороны.
Для ручных инструментов, металлических деталей и стандартных промышленных компонентов, выдерживающих незначительные удары. Такая толщина предотвращает появление царапин и потертостей, не занимая при этом места.
② Электронные приборы и стандартное промышленное оборудование: 12–15 мм с каждой стороны.
Для испытательных приборов, модулей управления, источников питания и стандартных камер с печатными платами и прецизионными компонентами, которым требуется защита от вибрации при транспортировке и случайных падений. Это наиболее часто указываемая толщина. Он поглощает большинство ударов при транспортировке и погрузочно-разгрузочных работах, сохраняя при этом высокую эффективность использования пространства.
③ Прецизионная оптика и дорогостоящее хрупкое оборудование: 15–20 мм с каждой стороны.
Для прицелов, приборов ночного видения, объективов фотоаппаратов, датчиков, стеклянной посуды и высокоточных контрольно-измерительных приборов – хрупких изделий с высокими затратами на ремонт. Такая толщина выдерживает грубую транспортировку и случайные падения. Хрупкие участки также можно локально укрепить дополнительной пеной, например, более толстым буфером вокруг линзового элемента.
Простая формула расчета: Требуемая внутренняя длина корпуса = максимальная длина оборудования + 2 × толщина одностороннего пенопласта. Та же формула применима к ширине и высоте.
Важное примечание: это односторонняя толщина – расстояние от одной стороны оборудования до стенки корпуса, а не общая толщина пенопласта с обеих сторон. Это очень распространенная ошибка в расчетах, которая приводит к покупке слишком маленького корпуса.
Оба являются вкладышами из пенопласта, но уровень защиты и удобство использования совершенно разные.

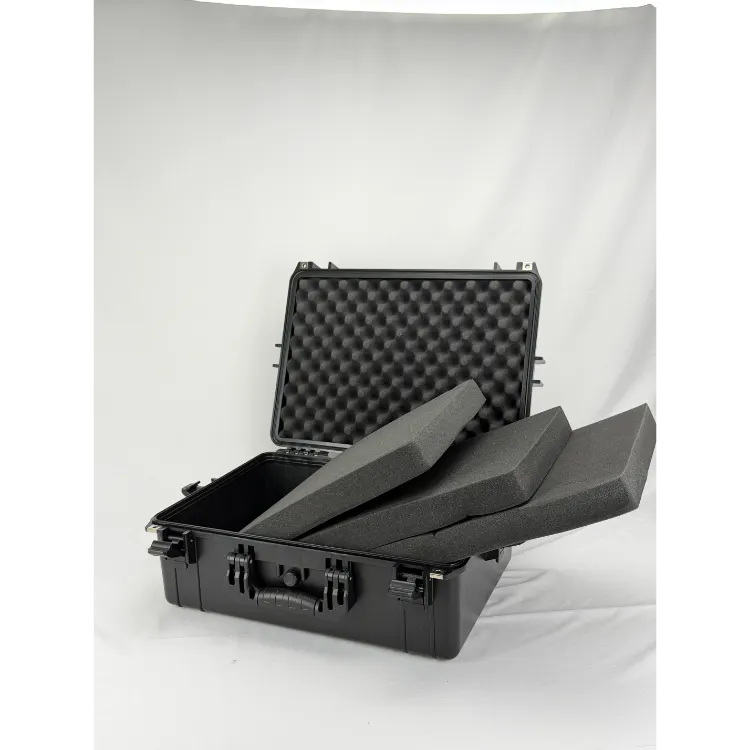

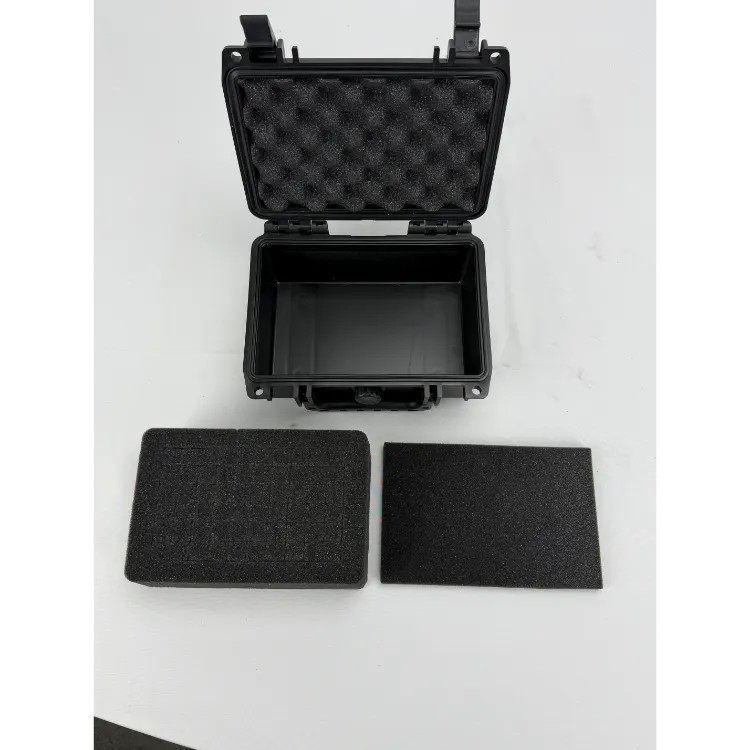

Стандартная пенопластовая пена
Низкая стоимость и быстрая доставка. Подходит для оборудования правильной формы с низкими требованиями к защите. А вот минусы очевидны: неровные вырезы, плохая посадка, оборудование склонно смещаться, а углы и выступающие части не получают целенаправленной защиты. Отделений меньше, поэтому аксессуары могут ударяться об основной блок.

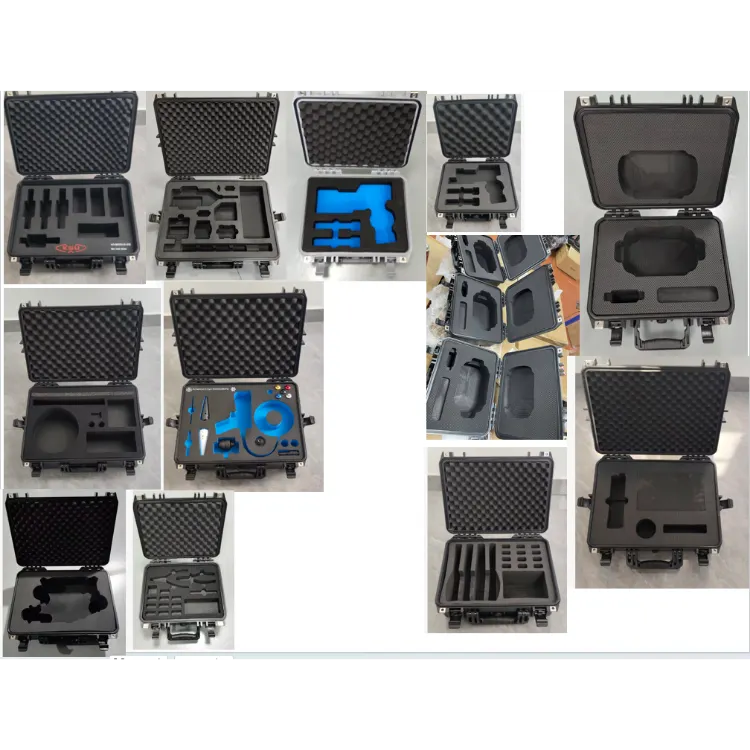

Специальный вкладыш из этиленвинилацетата, обработанный на станке с ЧПУ.
Вырежьте точную трехмерную форму вашего оборудования. Ваше снаряжение сразу встанет на место – без смещения, трения и ударов. Это настоящая индивидуальная защита.
· Идеальная посадка: точно соответствует форме вашего оборудования, даже изогнутым поверхностям и выступающим разъемам. Нулевое движение во время транспортировки.
· Раздельное хранение: отдельные слоты для основного устройства, аксессуаров, кабелей и инструментов. Ничто ни с чем не сталкивается, и все легко найти.
· Целенаправленная защита: хрупкие зоны могут быть индивидуально утолщены и скошены для гораздо лучшей защиты, чем пенопласт одинаковой толщины.
· Длительный срок службы: ЭВА высокой плотности устойчив к разрывам, крошению и деформации даже при многократном использовании. Со временем он не расшатается и не расшатается.
Когда следует выбирать индивидуальный лайнер?
· Ваше оборудование имеет неправильную форму или выступающие части.
· Вы защищаете ценное, хрупкое или точное оборудование
· Вам необходимо носить с собой основной блок и несколько аксессуаров.
· Транспортировка осуществляется на дальние расстояния, в условиях пересеченной местности или с высокой вибрацией.
Ошибка 1: Чем больше дело, тем безопаснее
Многие люди полагают, что если они купят больше, они не ошибутся. Но если кейс слишком велик и пена не удерживает оборудование надежно, ваше снаряжение будет скользить и подпрыгивать внутри во время транспортировки – и в конечном итоге может еще больше повредиться. Правильный размер плюс правильно подогнанная подкладка — вот что обеспечивает настоящую защиту.
Ошибка 2: более толстая пена всегда лучше
Амортизация не зависит от толщины линейно. После определенного момента добавление большего количества пены просто тратит пространство без существенного улучшения защиты. Это также затрудняет снятие оборудования и утяжеляет корпус.
Ошибка 3: смотреть только на рейтинг IP
Степень защиты IP67 гарантирует только защиту от воды и пыли, но не защиту от ударов или ударов. Многие люди полагают, что IP67 означает полную защиту, но обнаруживают, что их оборудование выдержало воздействие воды, но сломалось от одного падения. С корпусом все было в порядке – оборудование внутри не имело амортизации. Гидроизоляция и защита от ударов — это две разные вещи.
Если вы покупаете защитный чехол впервые, выполните следующую процедуру:
1. Составьте список: запишите каждое оборудование, аксессуары и кабели, которые будут входить внутрь. Ничего не упускайте.
2. Проведите измерения: измерьте максимальные внешние размеры каждого предмета и запишите самые большие значения.
3. Выберите уровень защиты: выберите необходимый вам рейтинг IP в зависимости от вашей операционной среды.
4. Рассчитайте необходимый внутренний размер. Определите толщину пенопласта в зависимости от хрупкости вашего оборудования, а затем рассчитайте минимальные внутренние размеры корпуса.
5. Выберите размер корпуса: выберите ближайший стандартный размер корпуса. Если ни один стандартный размер не подходит, рассмотрите индивидуальный случай.
6. Выберите подкладку: выберите между обычной пеной или изготовленным на заказ EVA с ЧПУ, исходя из стоимости и хрупкости вашего оборудования.
Защитные чехлы выглядят просто, но детали имеют значение. Разница в размере или толщине пенопласта в несколько миллиметров может полностью изменить степень защиты вашего оборудования.
Если вы не уверены, какой размер кейса вам нужен, какое количество пены указать или какой лайнер подходит для вашего оборудования, пришлите нам свои размеры, применение и условия эксплуатации. Как производитель с более чем 10-летним опытом производства защитных чехлов, WEISHUO может предложить вам лучшее стандартное решение для чехлов или разработать полностью индивидуальный чехол и вкладыш из этиленвинилацетата, специально разработанный для вашего снаряжения. Мы поможем вам найти решение, которое действительно защитит ваше оборудование.
